刮泥机

周边传动刮泥机 介绍

用途：

      主要用于辐流式初沉、二沉池的排泥，也可用于浓缩池的排泥，是一种新型的刮泥机。

工作原理：

      驱动装置推动工作桥沿池平面旋转，工作桥带动刮臂旋转，固定于刮臂上的刮板将泥由池边逐渐刮至池中央的集泥斗中。刮泥板曲线为对数螺旋线形，受力均匀，刮泥彻底，当池底遇有障碍物时，能自动让耙，保护机器不受伤害。驱动装置可有扭矩保护装置，工作更加安全。

   主要技术参数和安装尺寸表

订货须知：
 订货时需注明所购产品型号、尺寸、数量等。

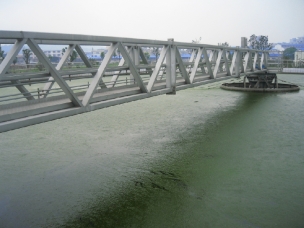

CFC®中心传动刮泥机 介绍

用途：

   用于圆形沉淀池的排泥，一般用在池径较小的场合。

特点：

1.采用摆线针轮减速机与蜗轮箱传动，传递扭矩大，稳定性好。

2.安装方便，维护简单，有扭矩保护，工作可靠。

3.排泥彻底，规格齐全。

产品介绍：
    多用于辐流式沉淀池，本机为中心传动、平台固定支墩式。池体通常直径范围8～20米，小型下部采用整体对螺线刮板；中大型下部采用多板倾斜刮板，上部设有浮渣收集装置，池中心配水与排泥。
ZXG型中心传动刮泥机适用于中心进水、周边出水、中心排泥的小、中型池径的辐流式沉淀池，主要用于污水处理厂或工业废水处理工程沉淀池排泥。该设备采用中心传动、悬挂式，污水从工作桥下进水管流入导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，驱动装置带动中心立轴旋转，并带动刮臂及刮泥板转动，将污泥从池周刮向中心集泥槽后，靠池内静水压由排泥管排出池外，水面的浮渣通过撇渣装置撇向池边，再由刮渣耙刮进排渣斗内排出池外；而上清液则通过三角形出水堰板溢入出水槽内排出。
主要特点:
     1、工作桥采用全桥式，其材质可采用碳钢、不锈钢或混凝土结构；
     2、驱动装置采用立式三级摆线针轮减速机机或由斜齿轮减速机与蜗轮减速机组合，保证输出扭矩及转速；
     3、刮板采用直线型刮板；
     4、刮泥机立轴下端设有水下轴承和刮刀，避免立轴转动时的偏摆及集泥槽内污泥积实；
     5、设置机械和电气双重过载保护，运转安全可靠；
     6、设备操作简便，可直接就地/远程控制设备的运行。
技术参数：

订货须知：
 订货时需注明所购产品型号、尺寸、数量等。

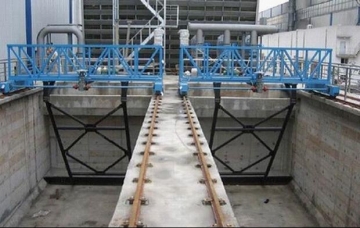

CFC®行车式刮泥机 介绍

用途：

    行车式刮泥机适用于给排水工程中平流式沉淀池，将沉降在池底的污泥刮集至集泥槽，并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向，可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时，刮泥耙落下，这样周而复始的工作。

工作原理：刮泥机由行车、刮泥耙、撇渣板、驱动装置和自控柜等到组成。

      1、两槽同设一端：刮泥耙下降、撇渣板下降→刮泥机由池端(出水端)始点向泥、渣槽端行驶，将污泥、浮渣刮集输送直至终点(进水端)→刮泥耙上提、撇渣板上提→刮泥机终端向始端换向行驶→抵达始端后停机或进行另一循环。

      2、两槽分设两端：刮泥耙下降，撇渣板上提→刮泥机由出水端始点向泥槽端行驶．将污泥刮集输送直至终点→刮泥耙上提而撇渣板 下降→刮泥机换向行驶将浮渣撇向浮渣槽→抵达始端后停机或进行另 一循环。

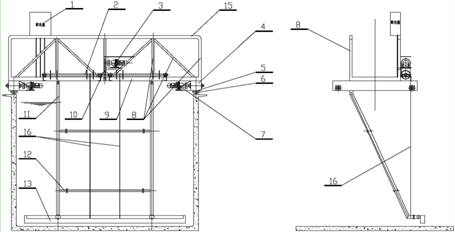

刮泥机的主要结构及工作原理
1、 结构：

该机主要由平台、传动装置、吊架、导轨、刮泥装置、抬落耙升降装置、电器控制系统及行程控制装置等部件组成。
传动装置、刮泥耙板升降机构在水上，检修保养方便。设备运转时，刮泥耙板落下以一定的速度将池底的沉淀污泥刮集到集泥槽中；回程时刮泥耙板抬起，对池中的污泥不扰动，有利于污泥的沉淀。进一步满足水处理工艺要求。
技术参数
