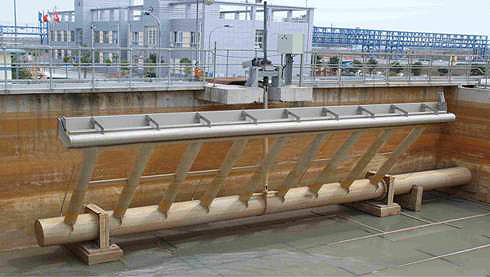

旋转式滗水器

用途与简介：

      滗水器是SBR法、CASS法、ICEAS法等污水处理工艺中最常用的关键机械设备它可在排水阶段随水位变化而自动升降，将已处理的上清液自表面排出。而表面的浮渣被有效地截留在反应池内。

　　我公司开发研制生产的CFCBSQ型旋转式滗水器采用可调整行程推杆结构,超长堰口采用同步推杆,在堰口长度方面实现了新的突破。该滗水器行程精确可调、具有滗水效果好、动怍灵敏可靠、能耗低、无噪音、自动化程度高、集中管理方便、体积小。故障率低、维护方便等优点可广泛适用于城市污水处理厂及造纸、啤酒、制革、制药、食品、垃圾处理等行业的污水处理中。

工作原理：

　　滗水器由滗水装置、传动装置、撇渣浮筒装置及回转支承等组成。驱动机构通过可伸缩推杆带动滗水装置及撇渣浮筒装置绕回转支承旋转，从而使滗水堰口上下移动，达到滗出上清液的目的。

特点:

1.载体管道采用防腐材质，耐蚀性好。

2.高效低阻密封，密封可靠，转动灵活，耗能少。

3.滗水器堰口处设有浮筒及浮渣挡板挡，板深度可调。

4.整体结构安装方便，操作管理方便，运行成本低，工作安全可靠。

5.采用变频调速和PLC可编程和自动控制或中控室远程控制。

浮筒式滗水器 介绍

用途

      滗水器是SBR法、CAST法、IDEA法、MSBR法及UNITANK法等污水处理工艺中最常用的关键机械设备，它可在排水阶段随水位变化而自动升降，将已处理的上清液自表面以下限定深度排出，而表面的浮渣被有效地截留在反应池内.可广泛适用于城市污水处理厂及造纸、啤酒、制革、制药、食品垃圾处理等行业的污水处理中。

结构及工作原理

      浮动式滗水器是一种T型组合结构的排水设备.由3个主要部分组合:浮筒、带有防渣球阀的滗水管、于滗水器相连的带有柔性软管的排水管。水下部分全部采用不锈钢。滗水器的运行由池外的排水阀控制。

      需要滗水时,只要开启排水阀,便在滗水器的进出口间产生一个水力压差,使得滗水管防渣球阀开启，让水流入滗水器。

      关闭排水阀时，滗水器内外的水压平衡，防渣球阀关闭，滗水停止。

      浮动式滗水器可根据具体项目要求的排水量、池子大小、液体上下水位、穿墙管高度以及池外水力学等参数专门设计。滗水高度和排水时间可在0.5-3.0米和0.5-2小时之间按污水处理的工艺要求选定。

特点：

(1)本设备基于重力和浮力的平衡,自动升降、控制简单；

(2)结构巧妙，无传动机构，运行可靠，维修方便，维修量及极少；

(3)特殊的收水结构,确保浮渣不进入排水系统,排水质量好,布水均匀;

(4)收水随液面平稳升降,对污泥层不产生扰动;

(5)滗水高度大，可减少反应池面积，节省造价，提高池子利用率；

(6)主体材料及水下部分采用不锈钢，防腐蚀，使用寿命长。

(7)收水系统与排水系统灵活连接,收、排水流畅；

(8)排水时管中流速大，可减少排水管直径，降低管路成本；

(9)结构独特，满足各种滗水深度；

(10)运行成本低。

滗水器在运行过程中实现自动变速，并且调整范围大。设备运行与水位下降保持同步，下降速度为均速。滗水时的运行速度可以根据不同的水质可选择相应的下降速度。不同于滑块升降装置，更不同于气动或液压的升降装置。

电控系统采用的变频器安装于就地控制箱，既能现场手动控制又能接受中央控制室PLC发出的控制信号以实现自动控制。

出水的全过程都能阻挡水面的浮渣不进入出水堰。

水下转动部件密封性能良好，密封圈使用寿命长，更换容易，确保出水水质。

滗水器运行过程实行限位控制。以保护机构不受损害。

驱动机构稳定可靠，耗电量小，运行费用低。

整机机构紧凑，操作简便，维修方便。

旋转式滗水器设有双层限位开关和安全报警装置，保证设备具有较大的安全性； 适应性强：通过内部参数设定和调整变频器相关参数，即可相应改变滗水器的运行速度和运动范围，适应不同水质水量要求；

旋转式滗水器主要由电控箱、传动装置、机架、连杆缸筒、堰槽组件、浮筒组件、出水组件、行程控制、底座等部分组成。智能滗水，越接近污泥，滗水速度越慢，出水水质好；

旋转式滗水器适用于SBR工艺的CASS、CAST、ICEAS、DAT-IAT法等工艺流程，处理城市污水及工业废水。在造纸、酒精、染料、农药、皮革、粘胶、味精、制糖等行业工业废水（废液）的处理中均被广泛运用。

旋转式滗水器由滗水装置、传动装置、撇渣浮筒装置及回转支承等组成。驱动机构通过可伸缩推杆带动滗水装置及撇渣浮筒装置绕回转支承旋转，从而使滗水堰口上下移动，达到滗出上清液的目的。

旋转式滗水器是SBR法、CASS法、ICEAS法等污水处理工艺中最常用的关键机械设备，它可在排水阶段随水位变化而自动升降，将已处理的上清液自表面排出，而表面的浮渣被有效地截留在反应池内。

CFC®系列滗水器适用于间歇性排水场合。

简介：

　　 滗水器是CASS法、SBR法、ICEAS DAT-IAT法等污水处理工艺中最常用的关键设备。在啤酒、食品、饮料、制药等行业的废水和城市污水处理中，以SBR法为主的工艺已得到了广泛应用。我公司开发研制的HPS型旋转式滗水器具有体积小、滗水效果好、能耗低、无噪声、自动化程度高、便于集中控制、维修方便等优点。

简介：

CFC-BSQ型滗水器是一种污水处理的专用设备,适用于各种间歇循环活性污泥法污水处理系统.在排水阶段,可将已经处理的上清液自表面撇出,也可安装在”调节-沉淀池”内,将沉淀后的上清液以恒定流量进入生物反应池,达到处理效果良好的稳定的目的.

主要特点：

　1.构造简单.维修方便.

　 2.不需动力,靠浮力与自重升降.

　3.排水量可调,操作简单.

　4.容易实现自动控制.

　 5.曝气时浮动头升起,防止污泥流入排水管.

结构原理：

　　 滗水器由浮动进水头,特制排水伸缩胶管,排水弯管,控制电磁阀,输气软管等组成.需排水时(水位一般在最高位置)进气电磁阀自动关闭,排气电磁阀自动打开,浮动进水头环形空气室内的空气排出,浮动头下沉淹没四个进水口,开始排水.单位时间排水量,可在最大排水量以内用调节螺栓调节,以控制排水时间.排水经浮动头中心管进入伸缩管及排水弯管排出池外,浮动头随水位下降而下降,伸缩胶管逐渐压缩,当至最低水位时,水位讯号器发出讯号,排气电磁阀自动打开,向浮动头环形气室内通入压缩空气(气压≮5kPa),浮动头上浮,进水口离开水面,停止排水,多余空气自排气管排出,浮动头随池内水位上升而上升,直至最高位置,进入下一循环.

滗水器的金属构件除排水弯为碳钢,其余均为不锈钢材料.

滗水器操作用压缩空气,可自曝气池空气干管上直接引接,不必另备气源.

用途：

适用于各种间歇式循环活性污泥去污水处理系统（如SBR、CASS等）的上清液排出设备。本设备设计加工中考虑了水表面浮渣和底部污泥层对排水质量的影响，设备滗水槽前设置了一浮桶，既保证将上清液收集，又保证不携带浮渣及底部污泥。可广泛适用于城市污水处理厂及造纸、啤酒，制革、制药、食品、垃圾处理等行业的污水处理中。

型号表示方法：

CFCBSQ-500-I

CFCBSQ：旋转式滗水器

500：最大排水能力（m3/h）

I：驱动型式 螺杆式 Ⅱ电动推杆式

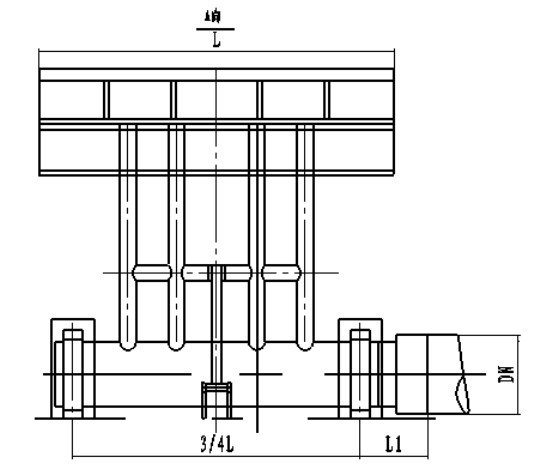

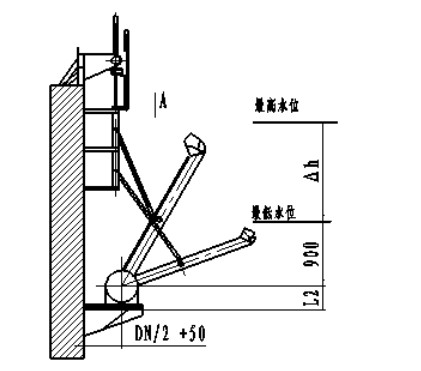

外形尺寸参考图：

主要性能参数：
