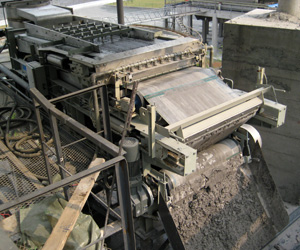

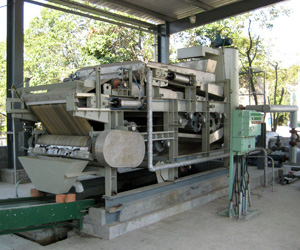

CFC®带压机 介绍
CFC®带式压滤机具有如下优点：
可靠的运转性能：采用先进独特的驱动装置、滤带张紧装置、全自动纠偏装置和滤带保护装置，使机器运行平稳、可靠，可真正实现无人化操作。
优良的防腐性能：与水接触的部件全部采用不锈钢制造，并生产整机全不锈钢带式压滤机。除驱动和调偏辊筒需有较大摩察力表面必须包胶外，其余辊筒大多采用整体不锈钢制造。包胶辊筒的辊z体、端面、轴头（除轴承外）整体包胶。所以这些措施的采用显著地提高了设备使用寿命，从而可以真正实现使用20年甚至更长的时间。
成熟的应用技术：不同特性的污泥选用不同的脱水机型、不同的网带和不同的絮凝剂，才能达到最佳的脱水效果。“微乐”所有的污泥模拟脱水实验技术和几十家用户成功的实践经验，为各类污泥脱水提供最佳的解决方法。
带式压滤机成套设备由(1)带式压滤机、(2)滤带清洗泵、(3)污泥输送泵、(4)药液输送泵、(5)溶药搅拌装置、(6)空气压缩机、(7)静态混合器、(8)集中电控柜、(9)泥饼输送机、(10)带式污泥浓缩机等组成。
型号 | CFC750 | CFC1000 | CFC1500 | CFC2000 | CFC2500 | CFC3000 | |
滤带宽度mm | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | |
处理量m³/hr进入浓度s.s.1.5-2.5% | 6-9 | 8-12 | 12-18 | 16-24 | 20-30 | 28-38 | |
绝干量D.S（kg/hr) | 110-225 | 150-300 | 225-450 | 300-600 | 375-750 | 420-950 | |
泥饼含水率（%） | 63-84.5 | 63-84.5 | 63-84.5 | 63-84.5 | 63-84.5 | 63-84.5 | |
主机功率（HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | |
外观参考尺寸（mm) | L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 |
W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | |
H | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | |
参考重量（kgs) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | |
典型物料处理情况
工矿类别 | 物料来源及名称 | 进料含水率（%） | 滤饼含水率（%） | 处理能力（kgds/h.m) | |
城市污水处理 | 混合污泥(初油印和生化污泥） | 95-98 | 68-80 | 150-300 | |
冶金矿山 | 选矿矿浆 | 40-60 | 14-18 | 1500-3000 | |
钢铁厂 | 转炉除尘沉渣 | 55-65 | 20-24 | 1000-2000 | |
煤厂 | 选洗煤矿 | 60-70 | 22-28 | 1500-3000 | |
化工厂（石化） | 混合污泥（初沉和生化污泥） | 95-97 | 75-78 | 150-250 | |
啤酒厂 | 生化污泥 | 96-98 | 75-78 | 80-150 | |
印染厂 | 生化污泥 | 96-98 | 70-78 | 80-120 | |
皮革厂 | 初沉和生化污 | 96-98 | 78-80 | 100-150 | |
造纸厂 | 草浆 | 初沉污泥 | 95-97 | 75-78 | 100-130 |
混合污泥 | 96-98 | 76-78 | 80-120 | ||
木浆 | 初沉污泥 | 94-97 | 65-75 | 200-500 | |
混合污泥 | 95-98 | 75-78 | 150-300 | ||
废纸浆 | 初沉污泥 | 95-98 | 70-75 | 300-400 | |
混合污泥 | 95-98 | 72-75 | 250-380 | ||
带式压榨过滤机地基安装尺寸
参数 | L | L1 | 外形尺寸 长*宽*高 | 整机质量（Kg) |
CFC750 | 1300 | 1040 | 4250*1630*2100 | 2570 |
CFC1000 | 1550 | 1290 | 4250*1880*2100 | 2920 |
CFC1500 | 2050 | 1790 | 4250*2380*2100 | 3590 |
CFC2000 | 2550 | 2290 | 4250*2920*2100 | 4490 |
CFC2500 | 3050 | 2790 | 4250*3420*2100 | 5520 |
CFC3000 | 3550 | 3290 | 4250*3920*2100 | 6220 |
带式压榨过滤机系统工艺表
规格 | CFC1000-1500 | CFC2000 | CFC2500-3000 |
单螺杆泵 | G40-1 | G50-1 | G60-1 |
水泵 | ISW40-200 4.0KW | ISW50-200 5.5KW | ISW65-200 7.5KW |
药液计量泵 | G25-1 1.5KW | G25-1 1.5KW | G30-1 2.2KW |
药液搅拌罐 | GJΦ1000*1200 0.55KW | GJΦ1200*1500 0.55KW | |
带式传送机 | Ds500*6000(可调） | Ds500*10000(可调） | |
DSQ500*6000(可调） | DSQ500*10000（可调） | ||
流量计 | LZB-25 | ||
空压机 | 0.36m³/min-0.8Mpa 3.0Kw | ||
CFC®板框（厢）式压滤机 介绍
压滤机是典型的间歇操作的加压过滤设备，适用于各种悬浮的固液分离。它是由滤板和滤框（板框式）组成或由滤板排列（厢式）组成滤室，在输料泵的作用下，把悬浮液（液料）压入各个滤室，再利用过滤介质（常用滤布，也可用滤纸、滤膜等）把固体和液体分开来。压滤机广泛适用于石油、化工、制药、制糖、冶金、食品、陶瓷、淀粉、洗煤、染料、油漆及各行各业的污水处理领域。
在输料泵的压力作用下， 将需要过滤的物料液体送进各滤室，通过过滤介质（根据不同行业选择合适的滤布），将固体和液体分离。在滤布上形成滤渣，直至充满滤室形成滤饼。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道，集中排出。过滤完毕，可通入清洗涤水洗涤滤渣。洗涤后，有时还通入压缩空气，除去剩余的洗涤液。过滤结束后打开压滤机卸除滤饼（滤饼储存在于相邻两个滤板间），清洗滤布，重新压紧板滤开始下一工作循环。
压滤机系列有过滤面积0.5m2-120m2。板框材质有铸铁、增强聚丙烯、玻璃纤维聚丙烯（耐温120℃）及不锈钢、铜等。压紧形式有手动压紧、千斤顶压紧、机械压紧、液压压紧、自动保压压紧及先进的微机程控全自动控制等。过滤形式有明流、暗流、明流可洗、暗流可洗和双向交叉洗涤。
CFC800自动厢式压滤机（液压压紧、自动保压、自动拉板）
型号 | 过滤 | 滤室总 | 滤板外 | 滤板 | 滤室数量pcs | 滤饼厚度mm | 外形尺寸长*宽*高mm | 电机 | 过滤压力 | 整机质量 |
CFC30/800-U | 30 | 480 | 800x800 | 60 | 30 | 32 | 3675x1236x1265 | 3 | 1 | 2740 |
CFC40/800-U | 40 | 640 | 800x800 | 60 | 40 | 32 | 4285x1236x1265 | 3 | 1 | 3123 |
CFC50/800-U | 50 | 800 | 800x800 | 60 | 50 | 32 | 4895x1236x1265 | 3 | 1 | 3506 |
CFC60/800-U | 60 | 960 | 800x800 | 60 | 60 | 32 | 5505x1236x1265 | 3 | 1 | 3970 |
CFC70/800-U | 70 | 1120 | 800x800 | 60 | 70 | 32 | 6115x1236x1265 | 3 | 1 | 4365 |
CFC80/800-U | 80 | 1280 | 800x800 | 60 | 80 | 32 | 6725x1236x1265 | 3 | 1 | 4757 |
CFC90/800-U | 90 | 1440 | 800x800 | 60 | 90 | 32 | 7335x1236x1265 | 3 | 1 | 5230 |
CFC100/800-U | 100 | 1600 | 800x800 | 60 | 100 | 32 | 7945x1236x1265 | 3 | 1 | 5632 |
